Wednesday, October 28, 2015

Membuat Ragkaian Joule Thief ( Pencuri ENERGI listrik )

Membuat Ragkaian Joule Thief ( Pencuri ENERGI )
Joule Thief ini adalah sebuah rangkaian yang memanfaat sumber energi sekecil apapun untuk menyalakan lampu ataupun alat elektronik lainnya. Joule Thief Juga sering disebut dengan JT adalah rangkaian pencuri energi. Dimana untuk kita dapat menyalakan banyak lampu LED hanya dengan mengunakan 1 buah batre 1,5 V. Kalau biasanya LED membutuhkan tegangan minimal 3 V, dengan rangkaian JT ini kita dapat menyalakan 1 buah LED atau bahkan lebih banyak, disini kita saya berikan contoh membuat 12 LED menyala  hanya dengan 1 buah batre 1,5 V.


Contoh Video
Klik disini
alamat:
https://www.youtube.com/watch?v=qdKMcZBVZu8

Sistem kerja dari Joule Thief ini memanfaatkan sistem kerja dari induktor. Induktor atau reaktor adalah sebuah komponen elektronika pasif (kebanyakan berbentuk torus) yang dapat menyimpan energi pada medan magnet yang ditimbulkan oleh arus listrik yang melintasinya. Kemampuan induktor untuk menyimpan energi magnet ditentukan oleh induktansinya, dalam satuan Henry. Biasanya sebuah induktor adalah sebuah kawat penghantar yang dibentuk menjadi kumparan, lilitan membantu membuat medan magnet yang kuat di dalam kumparan dikarenakan hukum induksi Faraday. Induktor adalah salah satu komponen elektronik dasar yang digunakan dalam rangkaian yang arus dan tegangannya berubah-ubah dikarenakan kemampuan induktor untuk memproses arus bolak-balik. id.wikipedia.org/wiki/Induktor

Cara mengumpar lilitan kawat email

Kawat tembaga yang di lilitkan ini adalah kawat tembaga yang memiliki isolator atau email (wajib). Jika kawat yang dililit tidak memiliki isolator apalah artinya lilitan tersebut, karena akan dianggap listrik sebagai jalan lurus, dengan kawat email (isolator) yang di lilit maka arus listrik akan menempuh jalur panjang mengikuti penampang kabel, nah setiap konduktor (media peghantar) ketika dialiri arus listrik maka disekitar penampang kabel tersebut akan menghasilkan medan magnet.


Untuk membuat joule thief ini sangat mudah, kumpulkan bahan-bahan berikut ini:

  • Battery bekas
  • Transistot NPN D313
  • Resistor 1K ohm / trimput 10k
  • Toroid Induktor (bisa di cari di lampu bekas,  biasanya di lampu jari ada)
  • Kawat tembaga yang kecil
  • Lampu LED
rangkai seperti gambar paling atas... selamat berkarya..
Terimakasih
Semoga Bermanfaat....
Wednesday, October 28, 2015  loginmarkasduniamaya  1 comment
Read More

Wednesday, October 14, 2015

Cara memperbaiki Lampu CFL ( LAMPU HEMAT ENERGI )

Cara memperbaiki lampu hemat energi


Cara memperbaiki lampu hemat energi  merk Philips,Shinyoku, Osram dan Panasonic . Jika kita mempunyai lampu mati seperti gambar diatas jangan dibuang, akan lebih baik jika lampu tsb diperbaiki, itung2 pengiritan .

Alat dan bahan untuk service :

  1. Obeng min bisa juga pakai taspen.
  2. Solder beserta tempatnya + lotfet
  3.  Penyedot timah
  4. Timah/tenol
  5. AVO Meter(Multitester)
  6. Tang potong
  7. Tang Grip
  8. Solder Blower / Korek api Gas super ( untuk melepas kaca pada casing bawah)
  9. Komponen  seperti Resistor sekering (R Fuse), Dioda in4007 1amper, Elco , Milar ,Resistor 2,2-20 ohm dan Transistor (biasanya komponen ini sering rusak.

Langkah - langkah untuk memperbaiki :


  1. Buka casing lampu dengan obeng minus, congkel dengan obeng min atau taspen  pada tanda pengunci  (,untuk philips pengunci biasanya berada di belakang di araea yang ada tulisanya esensial)
  2. Check tabung kaca lampu , check d keempat pin kawat kaca lampu  dengan menggunakan multimeter (posisi ohm x1 atau x10 ).  jika kaca baik: kawat A1 dan A2  ditest pakai multimeter bergerak , begitu juga dengan kawat B1 dan B2: jika kaca mati ganti dengan kaca baru . untuk yang bentuknya tabung u dinamakan 2u/3u, untuk yang berbentuk ulir dinamakan spiral . ini adalah bentuk fisik dari kaca lampu :NB:Untuk melepas kaca,panasilah lem yang merekatkan antara kaca dan casing pembuka bawah dengan menggunakan korek gas super,kemudian  congkel lem dengan obeng min
  3. Jika kaca masih bagus maka cek komponen rentan rusak seperti :
  • Sekering (Fuse)

Untuk lampu ukuran 5-25  watt biasanya sekering menggunaan Resistor ,untuk 35 watt keatas menggunakan sekering kaca. sekering terletak di bagian belakang yang terhubung ke kabel AC..untuk lampu yang berdaya besar biasa di rangkaian pcb tertulis fuse. Untuk mengetahui sekering baik atau tidak, silakan ukur dengan multimeter,
 -untuk sekering kaca (35 watt keatas)
*kalau jarum bergerak full artinya normal,
*jika tidak bergerak artinya sekering mati dan harus diganti .
- Untuk sekering resistor /R sekring (5-25 watt)
*Kalau jarum bergerak sesuai dengan nilai r artinya skring tsb dalam keadaan normal.
* Kalau jarum bergerak mentok artinya Skring Short,  solusi harus diganti dgan yang baik
*Kalau tidak bergerak berarti keadaan sekring tsb mati ,solusi harus diganti dgan yang baik.

  •  DIODA IN4007 short,

hal ini jarang terjadi namun alangkah baiknya anda check terlebih dahulu apabila mendapati transistor anda pecah/retak. karena jika anda langsung mengganti transistornya anda tidak akan mengatasi masalah.

  • ELCO,

Elco dikatakan rusak apabila bentuk fisiknya mengelembung atau keluar cairan kuning . kalau ditest pakai multimeter jarum tak bergerak berarti elco tak ada muatan(strum).
untuk tiap watt,elco yang di pakai juga berbeda ,semakin besar watt lampu,semakin besar juga nilai elconya.
          5 watt  = 1,2 uf/400v,
          8 watt  = 1,8 uf/400v.
          11 watt = 2,2 uf/400v
          14 watt = 4,7 uf/400v
          18 watt = 5,6 uf/400v
          23 watt = 6,8 uf/400v
          45 watt = 15 uf/400v
          65 watt =22 uf/400v


  •  Milar Starter

 Letaknya pada bagian yang menyambungkan antara kawat kaca  A dan  kawat kaca B ). disarankan kalau mengganti milar ini dengan milar yang mempunyai tegangan 450 V.
untuk nilai milar pada masing watt biasanya untuk
5-8 watt = 2,2nano/1200v,  (2n2, 222,)
11-14watt =  2,7 nano/1200v(2n7, 272)
18-23 watt = 3,9nano/1200v (3n9,392)
45-65 watt = 5,6nano/1200v (5n6, 562)
Kondensator Milar  dikatakan baik jika ,di test pakai multi meter pada skala 1x atau 10x  keadaan jarum tidak bergerak.

  • Transistor,

Pada rangkaian mesin lampu menggunakan 2 buah resistor jenis NPN. untuk mengetahui kaki dari transistor ,saya selalu memakai patokan:
-kaki basis selalu terhubung ke Dioda dan Resistor 15-200hm.
-Kaki Emitor biasanya terhubung ke Resistor 2,2 -10 ohm.
untuk mengetahui baik tidaknya transistor maka:
Jika jarum multimeter merah di hubungkan ke kaki tengah  dan jarum hitam dihubungan pada kaki kanan maupun kiri  posisi jarum bergerak berarti transistor normal. jika jarum hitam  multimeter  di hubungkan ke kaki tengah transistor dan jarum merah di hubungan ke kaki kanan maupun kiri,  jarum bergerak.berarti transistor short.  Jika transistor short maka solusinya adalah diganti, begitu juga ganti resistor yang terhubung ke kaki emitor dan basis (karna nilai kedua Resistor tsb berubah molor).
penggunaan tipe transistor pada jenis ukuran lampu:
a. TR MJE 13001 = untuk daya 5 Watt dan 8 Watt ( merk china 20 W )
b. TR MJE 13002 = untuk daya 10 Watt  sampai dengan 20 Watt
c. TR MJE 13003 = untuk daya 23 Watt sampai dengan 25 Watt
d. TR MJE 13005 = untuk daya 28 Watt sampai dengan 45 Watt
e. TR MJE 13007 = untuk daya 75 Watt.


 sumber : http://odosky.mywapblog.com/cara-memperbaiki-lampu-hemat-energi-phil.xhtml
Wednesday, October 14, 2015  loginmarkasduniamaya  No comments
Read More

Tuesday, October 13, 2015

Driver ECS H61H2-MV (V1.0)

Download Driver ECS H61H2-MV (V1.0)


Kapasitor yang kuat diterapkan untuk CPU VRM untuk memastikan umur panjang untuk sistem ECS MIB III - Sebuah antarmuka yang ramah untuk overclocking Microsoft Windows 8 Bersertifikat Intel® 22nm generasi ke-3 Multi-Core CPU dukungan ECS Cerdas EZ Utilitas: eBLU, eDLU, ESF Gratis Bundle: CyberLink Media Suite

Untuk Driver Download Link Di bawah INI

Win7 32 Bit

Tuesday, October 13, 2015  loginmarkasduniamaya  No comments
Read More

Sunday, October 11, 2015

Program Converter Gratis

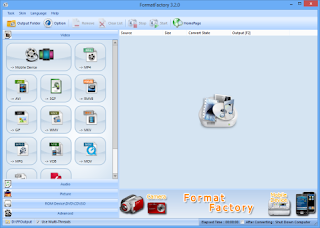

Format Factory

Download disini
Format Factory adalah sebuah coverter yang gratis dan canggih dapat membantu anda mengubah audio, video, bahkan gambar antar format-format populer yang ada. Misalnya kita punya koleksi lagu lagu yang berformat Video, dengan mengunakan aplikasi Format factory kita bisa mengubah jadi file MP3.

Format Factory mendukung format-format antara lain :

  • untuk MP4 / 3GP / MPG / AVI / WMV / FLV / SWF
  • Semua MP3 / WMA / AMR / OGG / AAC / WAV
  • Semua ke JPG / BMP / PNG / TIF / ICO / GIF. / TGA.
  • Rip DVD ke file video, Rip CD Musik ke file audio.
  • File MP4 mendukung iPod / iPhone / PSP / BlackBerry Format.
  • Mendukung RMVB, Watermark, AV mux.

Aplikasi mudah di gunakan, sehingga banyak orang yang memakainya. Peramban fail aplikasi Format Factory ini baru akan muncul setelah anda memilih format tujuan. Sedikit aneh, tapi tidak menjadi masalah jika anda mengetahui hal ini. Anda bisa memilih fail individual untuk diubah, atau satu folder sekaligus, serta bisa mengubah setting dasar pengaturan konversinya.
Format Factory sebenarnya bukan yang pertama, namun yang membuatnya sangat berguna adalah kemampuannya mengubah gambar selain hanya audio dan video. Aplikasi konverter sejenisnya biasanya hanya mampu mengubah audio dan video, jadi kemampuan untuk juga mengubah gambar membuat aplikasi ini lebih berguna, apalagi dengan kenyataan bahwa aplikasi ini gratis. Kami juga menyukai Audio Joiner di dalam aplikasi Format Factory ini, dengan kemampuannya untuk menggabungkan dua klip terpisah menjadi satu, lalu mengubahnya. Mungkin akan lebih baik jika aplikasi ini memiliki profil yang bisa diatur sebelumnya untuk konversi mobile, tapi hal ini memang tak bisa didapat di semua aplikasi gratis.

Terimakasih Semoga Bermanfaat....

Sunday, October 11, 2015  loginmarkasduniamaya  No comments
Read More

Saturday, October 10, 2015

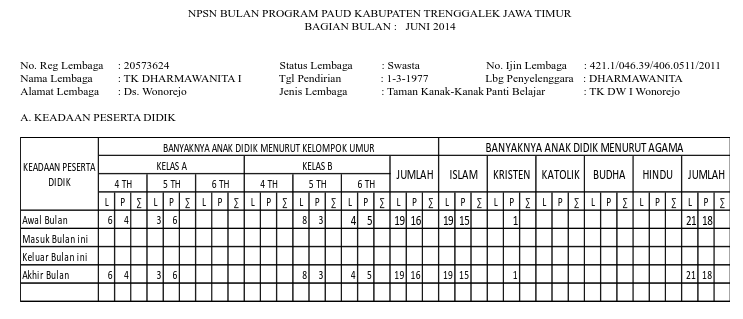

LAPORAN BULAN PAUD PROGRAM TAMAN KANAK-KANAK

LAPORAN BULAN PAUD

PROGRAM TAMAN KANAK-KANAK





Jika masih diperlukan format dan tinggal edit isi
silahkan download
disini




Saturday, October 10, 2015  loginmarkasduniamaya  No comments
Read More

Soal UKG ( Uji Kopetensi Guru ) 2015




Download Prediksi Soal UKG Guru SD Dan TK 2015

Bahan bahan yang mungkin berguna Untuk Uji Kopetensi Guru UKG 2015

Download dengan klik link di bawah ini :


  • Contoh Soal UKA Kompetensi Kepribadian download DISINI
  • Contoh Soal UKA Kompetensi Pedagogik 1 download DISINI
  • Contoh Soal UKA Kompetensi Pedagogik 2 download DISINI
  • Contoh Soal UKA Kompetensi Pedagogik 3 download DISINI
  • Contoh Soal UKA Pengembangan Profesi Guru PPG download DISINI
  • Contoh Soal UKA tentang Model-Model Pembelajaran Inovatif download DISINI
  • Contoh Soal UKA tentang Undang-undang dll download DISINI
  • Contoh Soal UKA Guru TK download Disini
Download Aplikasi / software untuk latihan UKA

PTK SD

  • contoh-ptk-bahasa-indonesia-sd  download DISINI
  • contoh-ptk-ipa-sd download DISINI
  • contoh-ptk-ips-sd download DISINI
  • contoh-ptk-matematika-sd download DISINI
  • contoh-ptk-pai-sd download DISINI
Saturday, October 10, 2015  loginmarkasduniamaya  No comments
Read More
